Je ne suis jamais arrivé à tester un indicateur visuel « œil magique » avec mon lampemètre, la mesure ne correspondait pas avec la réalité
Très souvent mon lampemètre m’indiquait que mon tube était bon, et en faites il était HS surtout, quand c’était un problème de luminosité.
Alors je me suis penché à fabriquer un montage pour me passer de se dernier qui va tester en direct tous les indicateurs Octal et Transcontinental « transco ». Tous ses tubes ont été fabriqué de 1934 à 1950, qui fond parti des dates de ma collection.
Il sera très facile de modifier se montage pour lui ajouter un support Noval EM80, EM81, EM84, EM85 (tubes fabriqués après 1950), par contre il y a aucun intérêt d’ajouter un support miniature pour le tubes DM70 qui est directement soudé au fils
Le branchement de l’indicateur magique est assez simple : comme sur tous les tubes il nous faut une tentions de 6,3 volts pour la chauffe. Environ 250 à 300 volts continus pour la haute tension.
La haute tension alimente les deux anodes à travers deux résistances de chutes d’une valeur de 1 à 2M. La cathode a la masse.
Il a fallut créer un CAG (Control Automatique de Gai) artificiel. Pour cela il faut alimenter la grille G par une tension négative allant de 0 à 6 volts.
Détail du schéma:

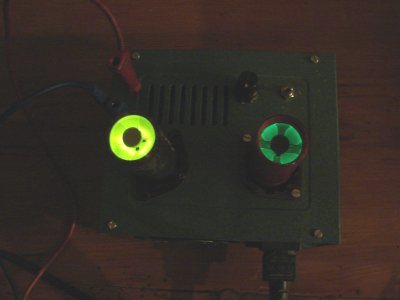

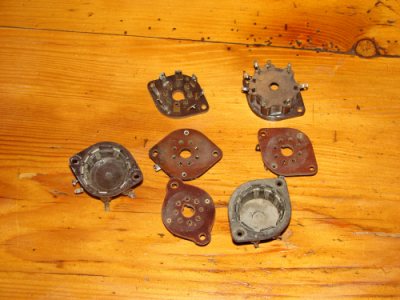

Comme très souvent pour mes petits montages, j’ai pris un boitier d’une ancienne alimentation de PC. Le plus difficile a été de taillé se dernier pour fixer les deux supports de récupération d’ancienne TSF (Octal et Transco).
Les résistances de chute on une valeur de 1,5 MΩ ½ watt minimum.
Vous trouverez le schéma du bloc d’alimentation 6,3v et 300volts continue dans la rubrique « montage, alimentation des cadres » ou cliquez ICI
Se montage permet de testé les tubes suivant:
EM1
EM3
EM4 = CV1434
EM4n = EM5 = WE12
EM34
EM35
6AF7
ME6S = U6CAT
4678 = ED78 = ME6 = MEM1 = VEM1 = 6E11_Ultron
6CD7 = 6M2 = 64ME = CV394 = MEM34
6G5 et 6E5 avec une douille adaptatrice
Ce qui représente la totalité des indicateurs entre 1930 à 1950
Une petite vidéo de son fonctionnement
Voila un montage simple, qui j’espère vous rendra service comme il m’en rend
Décembre 2015-12-10
